Hoog licht: | 2005mm Waveguide Termination,25W Waveguide Termination,0.49GHz Waveguide Termination |
---|

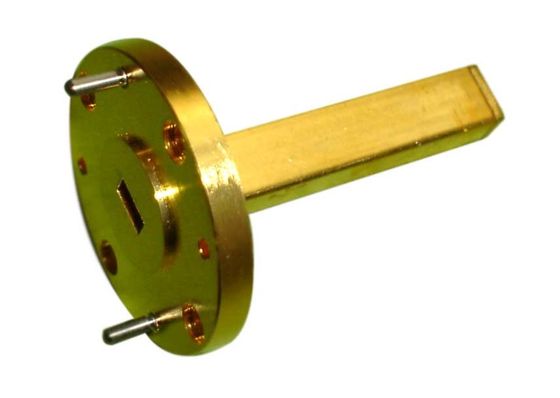

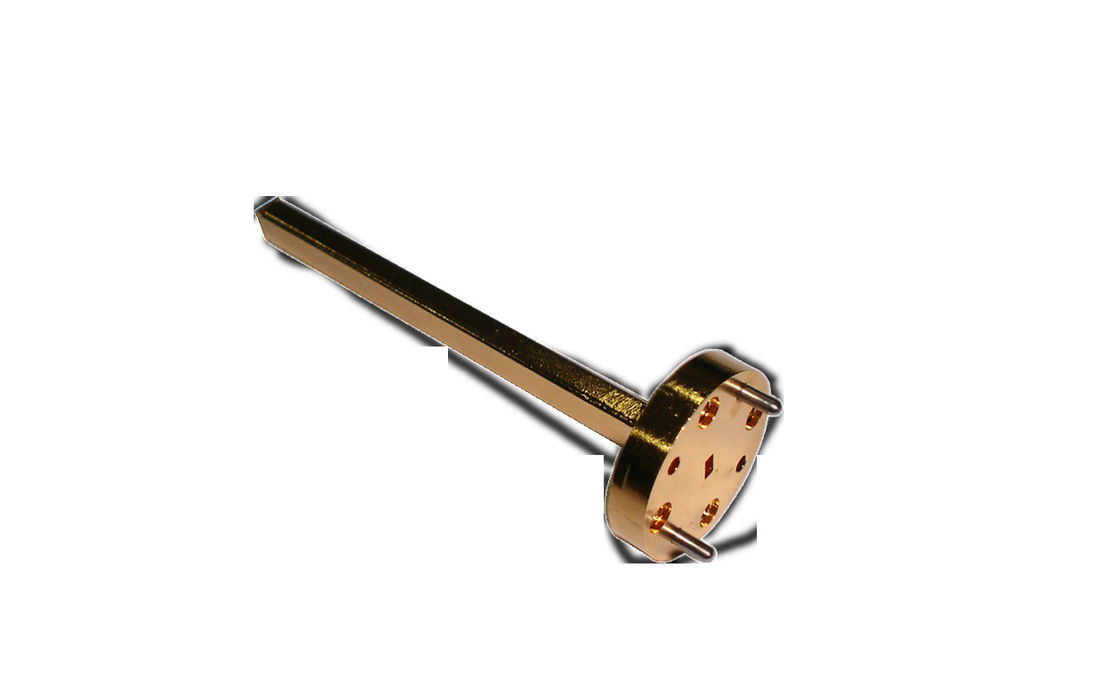

De standaardproductregel van CWJ van lage machtsbeëindiging gebruikt elementen van de precisie de kegellading voor optimale elektroprestaties. Deze reeks beëindiging wordt ontworpen voor lage machtsinput. VSWR is minder dan 1,05 over de volledige golfgeleiderbandbreedte.
De Beëindigingsassortiment van de golfgeleider Laag Macht | ||||||||
MODELLEER NR | FREQ-WAAIER | VERSUS WR | AVG-MACHT |
LENGTE (l) |
WG TYPE (IEC/EIA) |
FLENStype | MATERIAAL |
Informatieblad |
(GHz) | Maximum | (w) | (mm) | |||||
CWJ3WL1.05PA | 0.32-0.49 | 1.05 | 25 | 2005 | R3/WR2300 | FDP/FDM | Al | |
CWJ9WL1.03PA | 0.75-1.15 | 1.03 | 25 | 660 | R9/WR975 | FDP/FDM | Al | |
CWJ12WL1.03PA | 0.96-1.46 | 1.05 | 25 | 680 | R12/WR770 | FDP/FDM | Al | |
CWJ14WL1.03PA | 1.13-1.73 | 1.03 | 25 | 570 | R14/WR650 | FDP/FDM | Al | |
CWJ18WL1.03PA | 1.45-2.20 | 1.05 | 20 | 550 | R18/WR510 | FDP/FDM | Al/Cu | |
CWJ22WL1.03PA | 1.72-2.61 | 1.03 | 20 | 470 | R22/WR430 | FDP/FDM | Al/Cu | |
CWJ26WL1.03PA | 2.17-3.30 | 1.03 | 2 | 350 | R26/WR340 | FDP/FDM | Al/Cu | |
CWJ32WL1.03PA | 2.60-3.95 | 1.03 | 2 | 278 | R32/WR284 | FDP/FDM | Al/Cu | |
CWJ40WL1.03PA | 3.22-4.90 | 1.03 | 2 | 275 | R40/WR229 | FDP/FDM | Al/Cu | |
CWJ48WL1.03PC | 3.94-5.99 | 1.03 | 2 | 170 | R48/WR187 | FDP/FDM | Al/Cu | |
CWJ58WL1.03PC | 4.64-7.05 | 1.03 | 2 | 135 | R58/WR159 | FDP/FDM | Al/Cu | |
CWJ70WL1.03PC | 5.38-8.17 | 1.03 | 2 | 180 | R70/WR137 | FDP/FDM | Al/Cu | |
CWJ84WL1.03PC | 6.57-9.99 | 1.03 | 2 | 150 | R84/WR112 | FBP/FBM/FBE | Al/Cu | |
CWJ100WL1.03PC | 8.20-12.50 | 1.03 | 2 | 130 | R100/WR90 | FBP/FBM/FBE | Al/Cu | |
CWJ120WL1.03PC | 9.84-15.0 | 1.03 | 2 | 110 | R120/WR75 | FBP/FBM/FBE | Al/Cu | |
CWJ140WL1.03PC | 11.9-18.0 | 1.03 | 2 | 90 | R140/WR62 | FBP/FBM/FBE | Al/Cu | |
CWJ180WL1.03PC | 14.5-22.0 | 1.03 | 2 | 75 | R180/WR51 | FBP/FBM/FBE | Al/Cu | |
CWJ220WL1.03PC | 17.6-26.7 | 1.03 | 0,5 | 85 | R220/WR42 | FBP/FBM/FBE | Al/Cu | |
CWJ260WL1.03PC | 21.7-33.0 | 1.03 | 0,5 | 55 | R260/WR34 | FBP/FBM/FBE | Al/Cu | |
CWJ320WL1.03PC | 26.3-40.0 | 1.03 | 0,5 | 40 | R320/WR28 | FBP/FBM/FBE | Al/Cu | |
CWJ400WL1.10PC | 32.9-50.1 | 1.1 | 0,5 | 40 | R400/WR22 | FUGP | Cu | |
CWJ500WL1.15PC | 39.2-59.6 | 1.15 | 0,5 | 40 | R500/WR19 | FUGP | Cu | |
CWJ620WL1.15PC | 49.8-75.8 | 1.15 | 0,5 | 38 | R620/WR15 | FUGP | Cu | |
CWJ740WL1.15PC | 60.5-91.9 | 1.15 | 0,5 | 30 | R740/WR12 | FUGP | Cu | |
CWJ900WL1.15PC | 73.8-112 | 1.15 | 0,5 | 30 | R900/WR10 | FUGP | Cu |
